LOGO TDE 230RCE

LOGO! TDE 230RCE

ارتباط با نرم افزار رسمی LOGO SOFT v.8 زیمنس
8 ورودی دیجیتال 220 ولت AC/DC
6 خروجی رله ای صنعتی 10A
دارای 4 کلید مجازی Function key
قابلیت تغییر مقادیر از طریق LCD
نمایش وضیعت ورودی/خروجیها با LCD
پورت اترنت جهت پروگرام
ولتاژ تغذیه 220 ولت AC/DC
استفاده از میکرو کنترلر ARM
برطرف کردن مشکل حک پسورد در ورژن 6

LOGO!TDE 230RCE

*

*

Mini PLC ها در سال ۱۹۶۶ وارد بازار شدند که به دلیل برنامه نویسی ساده و کاربردی بودن انها پیشرفت چشم گیری در مهندسی برق و اتوماسیون بدست آوردند.

در حال حاضر یکسری از شرکت ها علاوه بر PLC، رله های هوشمند را تولید می‌کنند که هر شرکت آن را با نام خاصی معرفی می‌کند.

برنامه نویسی این Mini PLC ها به دو طریق می‌توان انجام داد :

۱ -برنامه نویسی از طریق کلید های تابع روی ماژول. (در این نوع برنامه نویسی باید Logo دارای صفحه نمایش باشد.)

۲ -از طریق نرم افزار : برنامه نویسی رله های هوشمند زیمنس یا همان Logo از طریق نرم افزار انجام می‌شود.

زمانی که برنامه نویسی از طریق نرم افزار انجام شود، نیازمند کابل رابط می‌شویم، به واسطه کابل رابط می‌توانیم برنامه را از رایانه به Logo (Download) و از Logo به رایانه (Upload)منتقل نماییم.

انواع کابل رابط

• درگاه USB
• درگاه Serial
• درگاه Ethernet ( LOGO8و LOGO7قابلیت اتصال به این نوع کابل را دارند.)

انواع LOGO

لوگو نسخه Oba0 درسال ۰۱۹۹ وارد بازار جهانی شد و به ترتیب نسخه های جدید تر به بازار عرضه شد.

در حال حاضر اخرین ورژن موجود Oba 8 است.

این Mini PLC ها برای کاربرد های کوچک می‌باشند که Logo v 8 می‌تواند حداکثر ۲۴ ورودی و۲۰ خروجی دیجیتال، ۸ ورودی و ۸ خروجی آنالوگ داشته باشد.

LOGO!TDE 230RCE در واقع یک نمونه از MINI PLC است

توضیحات

پی ال سی مخفف Programmable Logic controller است به معنای کنترل کننده های منطقی برنامه پذیر و بر اساس مدار منطقی طراحی شده اند

پی ال سی به عنوان یک راه حل سریع و بدون دردسر برای کارهای کنترلی است که فضای زیادی را نیز اشغال نمی‌کند

ATech LOGO TD یک مینی پی ال سی ساخت ایران است که با دانش 100 % بومی توسط مهندسین ایرانی طراحی شده و از آن می‌توان در کنترل فرآیند های کوچک استفاده کرد. این محصول به طور کامل با نرم افزار LOGO! Soft Siemens OBA8 سازگار است.

این محصول در دو خانواده 24 و 220 ولت تولید می‌شود

برنامه ریزی این محصول به وسیله Ethernet کابل انجام می‌شود

ماژول اصلی (CPU) پردازنده مرکزی :

وظیفه پردازش سیگنال های ورودی و کنترل خروجی ها را بر عهده دارد و بسته به نوع CPU
می توان دارای ورودی و خروجی آنالوگ و دیجیتال باشد

سخت افزار این محصول طبق استاندارد های جهانی طراحی شده

استفاده از میکروکنترلر ARM 32 bit با سرعت 72 MHZ

استفاده از آی سی ساعت استاندارد صنعتی دقیقا مشابه لوگو زیمنس

قدرت تحمل نویز پذیری بالا با استفاده از برد های چهارلایه

استفاده از رله 10 A صنعتی برا طول عمر بیشتر محصول

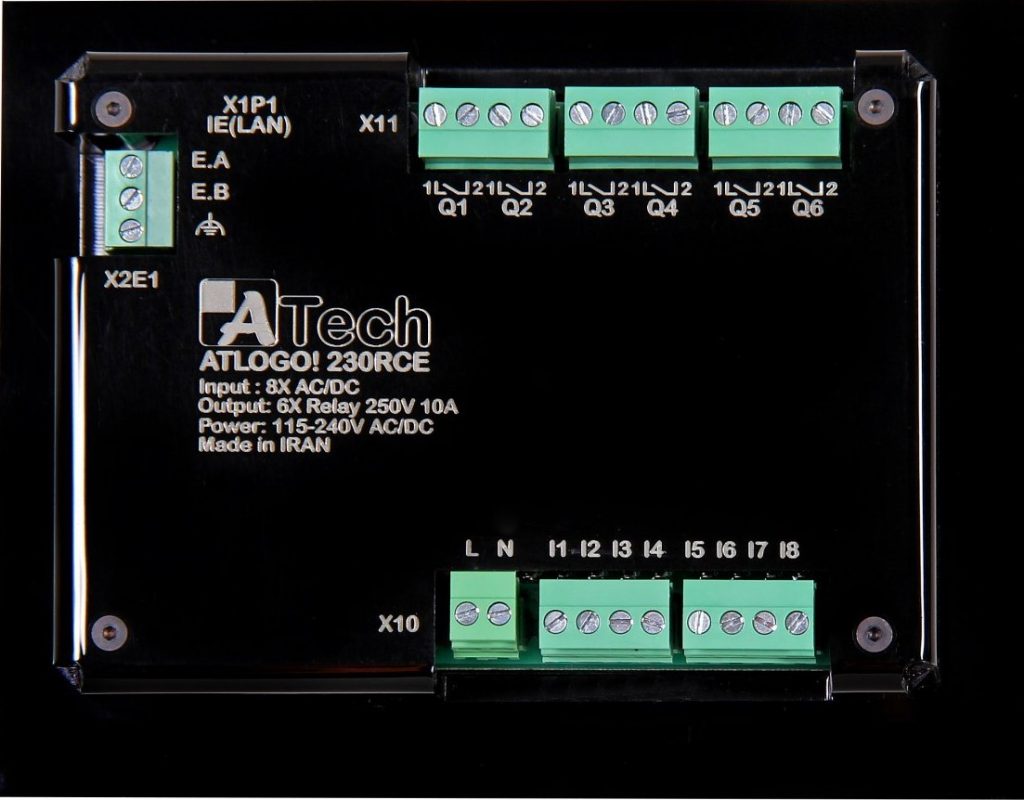

ورودی ها در لوگو با حرف I مشخص شده اند (شستی ها – کلید ها – میکروسوئیچ و سنسور ها ) به ورودی متصل می‌شوند

خروجی ها در لوگو با حرف Q مشخص شده اند ( موتور ها – کنتاکتور ها. .. )به خروجی متصل
می شوند

که در ورژن 24 این محصول 4 عدد (I1. .. I4) ورودی آنالوگ (0-10V) وجود دارد
لوگو تی دی ایتک دارای 8 ورودی دیجیتال و 6 خروجی رله 10 A است.

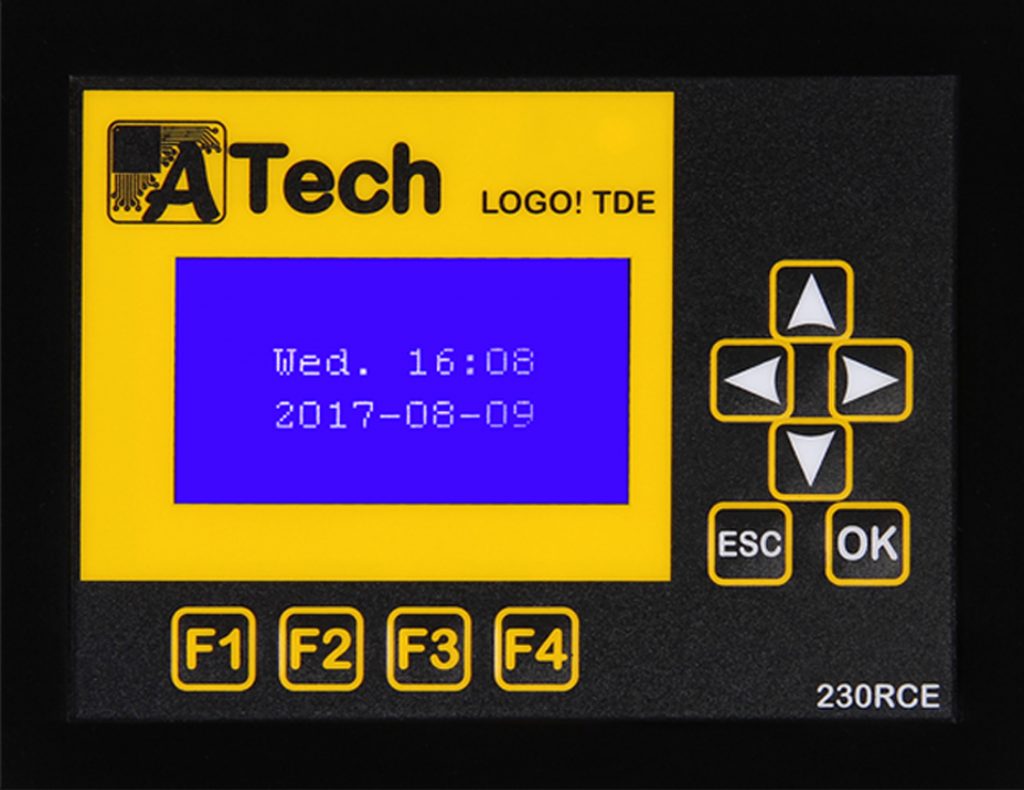

دارای 4 کلید مجازی (Function Key)

قابلیت نمایش و تغییر مقادیری از روی LCD

ابعاد محصول

طول محصول : 167 mm

عرض محصول : 130 mm

ابعاد برش :

طول برش : 145 mm

عرض برش: 105 mm

گارانتی :

یکی از مهمترین ویژگی های این محصول بومی نسبت به نمونه خارجی آن امکان استفاده از گارانتی 2 ساله است وجود گارانتی معتبر شرکت Atech و خدمات پس از فروش این شرکت باعث می‌شود تا با خیال راحت تنها تمرکز خود را روی پروژه معطوف کنید

چرا لوگو 8 ایرانی :

• طراحی سخت افزار قدرتمند
• بروزرسانی و اضافه کردن امکانات جدید با توجه به نیاز صنعت گران
• قیمتی بسیار ارزانتر از نمونه خارجی (50 % )
• ضمانت تعویض 2 ساله محصول
• تست 10 روز محصول
• پشتیبانی فنی
