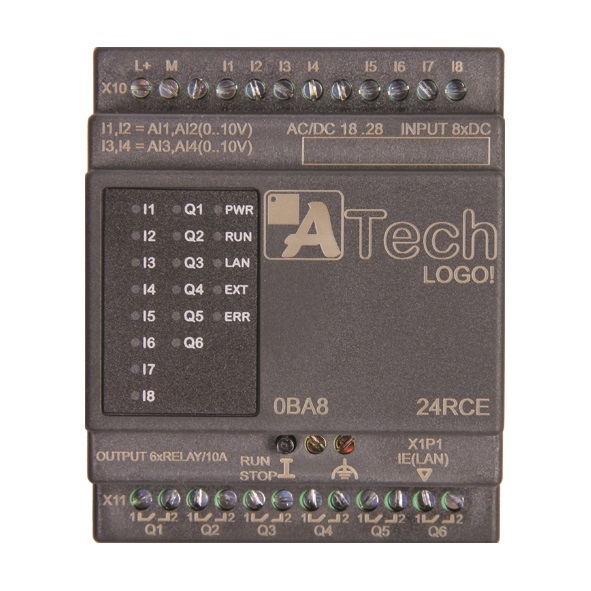

LOGO 24RCE
مدل کالا
LOGO 24RCE
 LOGO 24RCE
تصاویر بیشتر
LOGO 24RCE
(0)
(0)
LOGO 24RCE - موجودی: 100
وضعیت کالا : موجود
تعداد عدد
قیمت کالا
890,000 تومان
LOGO 24RCE

LOGO 24RCE

ارتباط با نرم افزار رسمی (LOGO SOFT) زیمنس
ارتباط با HMI از طریق پورت اترنت
8 ورودی دیجیتال 24 ولت – (دارای 4 ورودی آنالوگ)
6 خروجی رله ای صنعتی 10A
نمایش وضیعت ورودی/خروجیها با LED
پورت اترنت جهت پروگرام
قابلیت افزایش تعداد ورودی/ خروجیها
دارای کلید RUN/STOP
ولتاژ تغذیه 24 ولت AC/DC
استفاده از میکرو کنترلر ARM
برطرف کردن مشکل حک پسورد در ورژن 6

logo 24rce

*

*

Mini PLC ها در سال ۱۹۶۶ وارد بازار شدند که به دلیل برنامه نویسی ساده و کاربردی بودن انها پیشرفت چشم گیری در مهندسی برق و اتوماسیون بدست آوردند.


در حال حاضر یکسری از شرکت ها علاوه بر PLC ، رله های هوشمند را تولید می کنند که هر شرکت آن را با نام خاصی معرفی می کند.

برنامه نویسی این Mini PLC ها به دو طریق می توان انجام داد :

۱ -برنامه نویسی از طریق کلید های تابع روی ماژول. (در این نوع برنامه نویسی باید Logo دارای صفحه نمایش باشد.)

۲ -از طریق نرم افزار : برنامه نویسی رله های هوشمند زیمنس یا همان Logo از طریق نرم افزار انجام می شود.

زمانی که برنامه نویسی از طریق نرم افزار انجام شود، نیازمند کابل رابط می شویم، به واسطه کابل رابط  می توانیم برنامه را از رایانه به Logo (Download) و از Logo به رایانه  (Upload)منتقل نماییم.


انواع کابل رابط

  • درگاه USB
  • درگاه Serial
  • درگاه Ethernet ( LOGO8و LOGO7قابلیت اتصال به این نوع کابل را دارند.)

انواع LOGO

لوگو نسخه Oba0 درسال ۰۱۹۹ وارد بازار جهانی شد و به ترتیب نسخه های جدید تر به بازار عرضه شد.

در حال حاضر اخرین ورژن موجود Oba 8 می باشد.

این Mini PLC ها برای کاربرد های کوچک می باشند که Logo v 8 می تواند حداکثر ۲۴ ورودی و۲۰ خروجی دیجیتال، ۸ ورودی و ۸ خروجی آنالوگ داشته باشد.



پی ال سی مخفف Programmable Logic controller  است به معنای کنترل کننده های منطقی برنامه پذیر و بر اساس مدار منطقی طراحی شده اند

پی ال سی به عنوان یک راه حل سریع و بدون دردسر برای کارهای کنترلی است که فضای زیادی را نیز اشغال نمی کند

ATech LOGO یک مینی پی ال سی ساخت ایران است که با دانش 100 % بومی توسط مهندسین ایرانی طراحی شده و از آن می توان در کنترل  فرآیند های کوچک استفاده کرد . این محصول به طور کامل با نرم افزار  LOGO! Soft Siemens OBA8 سازگار می باشد .

لینک دانلود نرم افزار  LOGO ! Soft Siemens OBA8                64                        32

این محصول در دو خانواده 24 و 220 ولت تولید می شود

برنامه ریزی این محصول به وسیله  Ethernet کابل انجام می شود

ماژول اصلی  (CPU) پردازنده مرکزی :

وظیفه پردازش سیگنال های ورودی و کنترل خروجی ها را بر عهده دارد و بسته به نوع CPU
می توان دارای ورودی و خروجی آنالوگ و دیجیتال باشد

سخت افزار این محصول طبق استاندارد های جهانی طراحی شده

استفاده از میکروکنترلر ARM 32 bit با سرعت  72 MHZ

استفاده از آی سی ساعت استاندارد صنعتی دقیقا مشابه لوگو زیمنس

قدرت تحمل نویز پذیری بالا با استفاده از برد های چهارلایه

استفاده از رله 10 A صنعتی برا طول عمر بیشتر محصول

کارت های افزایشی : (Extension Card )

از آنجایی که تمامی نیاز یک سیستم در خود CPU PLC محقق نمی شود در نتیجه تولید کنندگان PLC برای گسترش بهروی ماژول ها اکسپنشن را معرفی می کنند این ماژول ها بسته  به نوع ورودی و خروجی به دو نوع آنالوگ و دیجیتال تقسیم می شوند

این محصول قابلیت افزایش ورودی و خروجی تا حداکثر 24 ورودی و 20 خروجی را دارا می باشد

ورودی ها در لوگو با حرف I مشخص شده اند (شستی ها – کلید ها – میکروسوئیچ و سنسور ها ) به ورودی متصل می شوند

خروجی ها در لوگو با حرف Q مشخص شده اند ( موتور ها – کنتاکتور ها . . . )به خروجی متصل
می شوند

CPU لوگو ایتک دارای 8 ورودی دیجیتال و 6 خروجی رله 10 A می باشد .

که در ورژن 24 این محصول 4 عدد (I1 . . . I4) ورودی آنالوگ (0-10V) وجود دارد
یک کلید فشاری روی محصول طراحی شده که کاربر می تواند توسط آن وضعیت کنترلر را از حالت RUN  به حالت  STOP و بر عکس تغییر وضعیت داده این ویژگی تنها در لوگو ایرانی وجود دارد

ابعاد محصول

88mm(Y)





طول محصول(Y)  : 88 mm

عرض محصول(X)  : 72 mm

72mm(X)

ارتفاع محصول(Z)  : 58 mm



گارانتی :

یکی از مهمترین ویژگی های این محصول بومی نسبت به نمونه خارجی آن امکان استفاده از گارانتی 2 ساله است وجود گارانتی معتبر شرکت Atech و خدمات پس از فروش این شرکت باعث می شود تا با خیال راحت تنها تمرکز خود را روی پروژه معطوف کنید

چرا لوگو 8 ایرانی :



  • طراحی سخت افزار قدرتمند
  • بروزرسانی و اضافه کردن امکانات جدید با توجه به نیاز صنعت گران
  • قیمتی بسیار ارزانتر از نمونه خارجی (50 % )
  • ضمانت تعویض 2 ساله محصول
  • تست 10 روز محصول
  • پشتیبانی فنی
