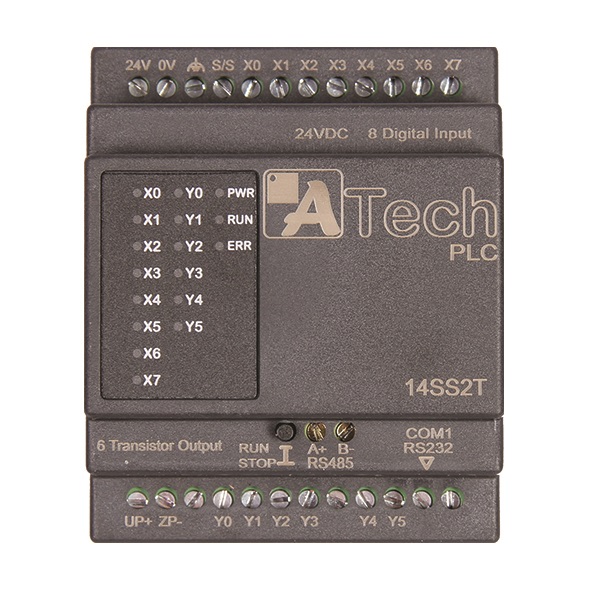

پی ال سی ایرانی ATeck مدل 14SS2T
مدل کالا
پی ال سی ایرانی ATeck مدل 14SS2T
 پی ال سی ایرانی ATeck مدل 14SS2T
تصاویر بیشتر
پی ال سی ایرانی ATeck مدل 14SS2T
(0)
(0)
پی ال سی ایرانی ATeck مدل 14SS2T - موجودی: 100
وضعیت کالا : موجود
تعداد عدد
قیمت کالا
790,000 تومان
پی ال سی ایرانی ATeck مدل 14SS2T

14SS2T

پروگرام از طریق نرم افزار رسمی WPLSoft
دارای دو شبکه Rs485 / Rs232
8 ورودی دیجیتال 24 ولت (20 KHZ)
6 خروجی ترانزیستوری (10 KHZ)
نمایش وضعیت ورودی / خروجی ها با LED
قابلیت افزایش تعداد ورودی / خروجی ها
ارتباط با HMI – دارای کلید RUN/Stop
استفاده از میکروکنترلر ARM
کابل پروگرام مشترک با دلتای تایوانی
ولتاژ تغذیه 24 ولت DC

محصول شرکت ATech

*

*

PLC یا کنترلگر منطقی برنامهپذیر، یک رایانه دیجیتال صنعتی است که برای استفاده در کاربردهای صنعتی استحکام بخشیده شدهاست و در فرایندهای صنعتی از قبیل کنترل فرایندهای تولید، کنترل خطوط مونتاژ، کنترل دستگاههای رباتیک یا هر فرایندی که نیاز به کنترل دقیق و قابل اطمینان و عیبیابی ساده داشته باشد از آن استفاده میشود

استفاده از PLCها باعث شدهاست که بسیاری از سیم کشیهای مرسوم در مدارهای کنترلی رله ای حذف گردد. سایر مزایای استفاده از PLC به جای سیستمهای رله ای شامل: نصب و برنامه نویسی آسان، زمان پاسخ کوتاه، سرعت بالای کنترل، قابلیت شبکه کردن مجموعه، تست و عیبیابی ساده و قابلیت اطمینان بالای این سیستم ها میباشد.

مفهوم PLC

PLC یا کنترلگر منطقی برنامهپذیر: به زبان ساده PLC 14SS2T دستگاهی ست با قابلیت برنامهریزی از نوع منطقی که میتوان دادههایی را به عنوان ورودی به دستگاه تغذیه کنید، روی آنها پردازش انجام دهید و در نهایت خروجیهایی را کنترل کرد یا نمایش داد.

  1. برنامه پذیر است. یعنی رایانه است. اما یک رایانهٔ ویژه برای منظوری ویژه
  2. کار با آن ساده ست. یعنی با دانستن اصول ساده و پایهٔ منطق که پیشنیازی هم ندارد، میتوان اساس کار آن را درک و تحلیل کرد.
  3. کنترلگر است. مانند مدار فرمان الکتریکی.
  4. PLC منطقی ست. برخلاف مدار فرمان الکتریکی.

مزیت PLC 14SS2T نسبت به رایانه

PLC برخلاف یک رایانهٔ عادی غیر صنعتی:

  • برای کار در شرایط سخت ساخته میشود. شامل:
    • غبار
    • رطوبت
    • گرما و سرما
    • نویز الکتریکی و نوسان برق
    • و..
  • برنامههای داده شده به PLC در حافظه آن ذخیره میشوند. PLC دو نوع حافظه دارد : موقت (که یا با یک باتری پشتیبانی شود) و دایم.
  • برای انجام وظیفهٔ ویژه اش، امکان اتصال و کنترل ورودیها و خروجیهای زیادی را برای حسگرها و محرک های متعدد و گوناگون دارد.
  • قابلیت خواندن و پردازش مقادیر و متغیرها شامل:
    • مقادیر لیمیت سوییچ ها
    • متغیرهای آنالوگ (مانند مقادیر حسگرهای گرما و فشار)
    • موقعیتها در سیستمهای موقعیتیاب را دارد.
  • قابلیت فعّال نمودن دستگاههای خاص. شامل:
    • موتورهای الکتریکی
    • سیلندرهای پنوماتیکی یا هیدرولیکی
    • رله های مغناطیسی و سیم پیچ ها
    • خروجیهای آنالوگ را فعال کند.

مزیت PLC نسبت به مدار فرمان

PLC جایگزین مناسب مدار فرمان الکتریکی ست. اما چون منطقی ست و داری اشتباه کمتری و در برخی موارد مقرون به صرفه اقتصادی وکار با آن سادهتر و بهتر است.

کنترل منطقی از کنترلی ست که در آن صدور فرمانها نیازمند برآورده شدن تعدادی توابع و خواستهای منطقی باشد



پی ال سی مخفف Programmable Logic controller  است به معنای کنترل کننده  های منطقی برنامه پذیر و بر اساس مدار منطقی طراحی شده اند

پی ال سی به عنوان یک راه حل سریع و بدون دردسر برای کارهای کنترلی است که فضای زیادی را نیز اشغال نمی کند

ATech PLC یک  پی ال سی ساخت ایران است که با دانش 100 % بومی توسط مهندسین ایرانی طراحی شده و از آن می توان در کنترل  فرآیند های کوچک استفاده کرد . این محصول به طور کامل با نرم  افزاررسمی   WPL Soft   سازگار می باشد



برنامه ریزی این محصول به وسیله کابل مشترک با دلتا انجام می شود

ماژول اصلی (CPU) پردازنده مرکزی :

وظیفه پردازش سیگنال های ورودی و کنترل خروجی ها را بر عهده دارد و بسته به نوع محصول می توان دارای ورودی و خروجی آنالوگ و دیجیتال باشد

سخت افزار این محصول طبق استاندارد های جهانی طراحی شده

استفاده از میکروکنترلر ARM 32 bit با سرعت  72 MHZ

قدرت تحمل نویز پذیری بالا با استفاده از برد های چهارلایه



کارت های افزایشی : (Extension Card)

از آنجایی که تمامی نیاز یک سیستم در خود CPU PLC محقق نمی شود در نتیجه تولید کنندگان PLC برای گسترش بهروی ماژول ها اکسپنشن را معرفی می کنند این ماژول ها بسته  به نوع ورودی و خروجی به دو نوع آنالوگ و دیجیتال تقسیم
می شوند

به این محصول تا حداکثر 12 کارت اکسپنشن متصل می شود .

ورودی ها در دلتای ایرانی با حرف X مشخص شده اند (شستی ها – کلید ها – میکروسوئیچ و سنسور ها ) به ورودی متصل می شوند

خروجی ها در PLC با حرف Y مشخص شده اند ( سروموتورها - موتور ها – کنتاکتور ها . . . )به خروجی متصل می شوند

CPU پی ال سی ایتک  در مدل 14SS2T

دارای دو شبکه RS485 - RS232

دارای 8 ورودی دیجیتال 24 ولت (20KHZ)
دارای 6 خروجی ترانزیستوری (10KHZ)

نمایش وضعیت  ورودی / خروجی ها با LED

قابلیت افزایش تعداد ورودی / خروجی ها

ارتباط با HMI  -   دارای کلید RUN/STOP

یک کلید فشاری روی محصول طراحی شده که کاربر می تواند توسط آن وضعیت کنترلر را از حالت RUN  به حالت  STOP و بر عکس تغییر وضعیت داده این





ابعاد محصول

طول محصول(Y)  : 88 mm

عرض محصول(X)  : 72 mm

ارتفاع محصول(Z)  : 58 mm









گارانتی :

یکی از مهمترین ویژگی های این محصول بومی نسبت به نمونه خارجی آن امکان استفاده از گارانتی 2 ساله است وجود گارانتی معتبر شرکت Atech و خدمات پس از فروش این شرکت باعث می شود تا با خیال راحت تنها تمرکز خود را روی پروژه معطوف کنید

چرا PLC ایرانی :

1-         طراحی سخت افزار قدرمتند

2-         بروزرسانی و اضافه کردن امکانات جدید با توجه به نیاز صنعت گران

3-         قیمتی بسیار ارزانتر از نمونه خارجی (50 % )

4-         ضمانت تعویض 2 ساله محصول

5-         تست 10 روز محصول

6-         پشتیبانی فنی
