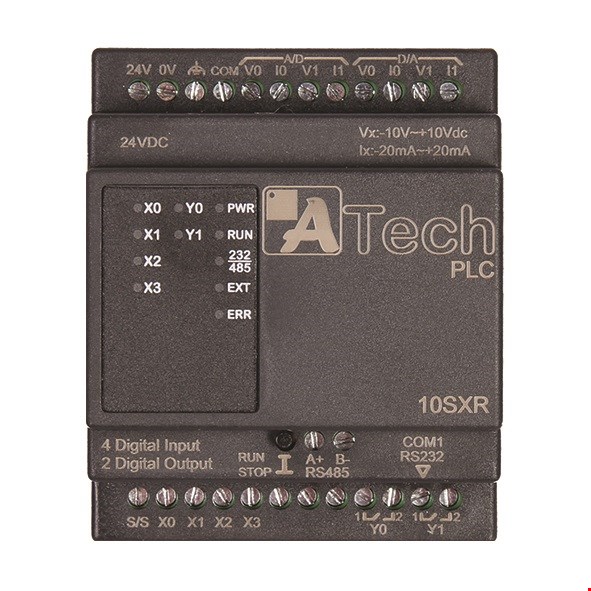

پی ال سی ایرانی ATeck مدل 10SXR
مدل کالا
پی ال سی ایرانی ATeck مدل 10SXR
 پی ال سی ایرانی ATeck مدل 10SXR
تصاویر بیشتر
پی ال سی ایرانی ATeck مدل 10SXR
(0)
(0)
پی ال سی ایرانی ATeck مدل 10SXR - موجودی: 100
وضعیت کالا : موجود
تعداد عدد
قیمت کالا
1,300,000 تومان
پی ال سی ایرانی ATeck مدل 10SXR

CPU 10SXR

پروگرام از طریق نرم افزار رسمی WOLSoft
دارای دو شبکه Rs485 / Rs232
4 ورودی دیجیتال 24 ولت
2 خروجی رله ای صنعتی 10A
2 ورودی آنالوگ (0V – 10V)(4 – 20mA)
2 خروجی آنالوگ (0V – 10V)(4 – 20mA)
نمایش وضعیت ورودی / خروجی ها با LED
قابلیت افزایش تعداد ورودی / خروجی ها
ارتباط با HMI – دارای کلید RUN/Stop
استفاده از میکروکنترلر ARM
کابل پروگرام مشترک با دلتای تایوانی
ولتاژ تغذیه 24 ولت DC

محصول شرکت ATech

*

*

PLC یا کنترلگر منطقی برنامهپذیر، یک رایانه دیجیتال صنعتی است که برای استفاده در کاربردهای صنعتی استحکام بخشیده شدهاست و در فرایندهای صنعتی از قبیل کنترل فرایندهای تولید، کنترل خطوط مونتاژ، کنترل دستگاههای رباتیک یا هر فرایندی که نیاز به کنترل دقیق و قابل اطمینان و عیبیابی ساده داشته باشد از آن استفاده میشود.

استفاده از PLCها باعث شدهاست که بسیاری از سیم کشیهای مرسوم در مدارهای کنترلی رله ای حذف گردد. سایر مزایای استفاده از PLC به جای سیستمهای رله ای شامل: نصب و برنامه نویسی آسان توسط نرم افزار WPLSoft، زمان پاسخ کوتاه، سرعت بالای کنترل، قابلیت شبکه کردن مجموعه، تست و عیبیابی ساده و قابلیت اطمینان بالای این سیستمها میباشد.

مفهوم PLC

PLC یا کنترلگر منطقی برنامهپذیر: به زبان ساده PLC 06XA دستگاهی ست با قابلیت برنامهریزی از نوع منطقی که میتوان دادههایی را به عنوان ورودی به دستگاه تغذیه کنید، روی آنها پردازش انجام دهید و در نهایت خروجیهایی را کنترل کرد یا نمایش داد.

  1. برنامه پذیر است. یعنی رایانه است. اما یک رایانهٔ ویژه برای منظوری ویژه
  2. کار با آن ساده ست. یعنی با دانستن اصول ساده و پایهٔ منطق که پیشنیازی هم ندارد، میتوان اساس کار آن را درک و تحلیل کرد.
  3. کنترگر است. مانند مدار فرمان الکتریکی.
  4. PLC منطقی ست. برخلاف مدار فرمان الکتریکی.

مزیت PLC 06XA نسبت به رایانه

PLC برخلاف یک رایانهٔ عادی غیر صنعتی:

  • برای کار در شرایط سخت ساخته میشود. شامل:
    • غبار
    • رطوبت
    • گرما و سرما
    • نویز الکتریکی  و نوسان برق
    • و..
  • برنامههای داده شده به PLC در حافظه آن ذخیره میشوند. PLC دو نوع حافظه دارد :موقت (که یا با یک باتری پشتیبانی شود) و دایم.
  • برای انجام وظیفهٔ ویژه اش، امکان اتصال و کنترل ورودیها و خروجیهای زیادی را برای حسگرها و محرکهای متعدد و گوناگون دارد.
  • قابلیت خواندن و پردازش مقادیر و متغیرها شامل:
    • مقادیر لیمیت سوییچها
    • متغییر های آنالوگ (مانند مقادیر حسگرهای گرما و فشار)
    • موقعیتها در سیستمهای موقعیتیاب را دارد.
  • قابلیت فعّال نمودن دستگاههای خاص. شامل:
    • موتور های الکتریکی
    • سیلندر های پنوماتیکی یا هیدرولیکی
    • رله های مغناطیسی و سیم پیچ ها
    • خروجیهای آنالوگ را فعال کند.

مزیت PLC نسبت به مدار فرمان

PLC جایگزین مناسب مدار فرمان الکتریکی ست. اما چون منطقی ست و داری اشتباه کمتری و در برخی موارد مقرون به صرفه اقتصادی وکار با آن سادهتر و بهتر است.

کنترل منطقی از کنترلی ست که در آن صدور فرمانها نیازمند برآورده شدن تعدادی توابع و خواستهای منطقی باشد



پی ال سی مخفف Programmable Logic controller  است به معنای کنترل کننده  های منطقی برنامه پذیر و بر اساس مدار منطقی طراحی شده اند

پی ال سی به عنوان یک راه حل سریع و بدون دردسر برای کارهای کنترلی است که فضای زیادی را نیز اشغال نمی کند

ATech PLC یک  پی ال سی ساخت ایران است که با دانش 100 % بومی توسط مهندسین ایرانی طراحی شده و از آن
می توان در کنترل  فرآیند های کوچک استفاده کرد . این محصول به طور کامل با نرم  افزاررسمی   WPL Soft   سازگار
می باشد .

سخت افزار این محصول طبق استاندارد های جهانی طراحی شده

قدرت تحمل نویز پذیری بالا با استفاده از برد های چهارلایه

کارت های افزایشی : (Extension Card)

از آنجایی که تمامی نیاز یک سیستم در خود CPU PLC محقق نمی شود در نتیجه تولید کنندگان PLC برای گسترش بهروی ماژول ها اکسپنشن را معرفی می کنند این ماژول ها بسته  به نوع ورودی و خروجی به دو نوع آنالوگ و دیجیتال تقسیم
می شوند

این محصول حداکثر 12 کارت اکسپنشن را ساپورت می کند



ورودی ها در دلتای ایرانی با حرف X مشخص شده اند (شستی ها – کلید ها – میکروسوئیچ و سنسور ها ) به ورودی متصل می شوند

خروجی ها در PLC  با حرف Y مشخص شده اند ( موتور ها – کنتاکتور ها . . . )به خروجی متصل می شوند

CPU پی ال سی ایتک  در مدل 10SXR

دارای دو شبکه  RS485 / RS232

4 ورودی دیجیتال 24 ولت

2 خروجی رله ای صنعتی 10 A

2 ورودی آنالوگ (0V - 10V)(4-20mA)

2 خروجی آنالوگ (0V - 10V)(4-20mA)
نمایش وضعیت ورودی / خروجی ها با LED

قابلیت افزایش تعداد ورودی / و خروجی ها

ارتباط با HMI

یک کلید فشاری روی محصول طراحی شده که کاربر می تواند توسط آن وضعیت کنترلر را از حالت RUN  به حالت  STOP و بر عکس تغییر وضعیت داده این

ابعاد محصول

88mm(Y)

طول محصول(Y)  : 88 mm

عرض محصول(X)  : 72 mm

ارتفاع محصول(Z)  : 58 mm

72mm(X)





گارانتی :





یکی از مهمترین ویژگی های این محصول بومی نسبت به نمونه خارجی آن امکان استفاده از گارانتی 2 ساله است وجود گارانتی معتبر شرکت Atech و خدمات پس از فروش این شرکت باعث می شود تا با خیال راحت تنها تمرکز خود را روی پروژه معطوف کنید

چرا PLC ایرانی :

1-         طراحی سخت افزار قدرمتند

2-         بروزرسانی و اضافه کردن امکانات جدید با توجه به نیاز صنعت گران

3-         قیمتی بسیار ارزانتر از نمونه خارجی (50 % )

4-         ضمانت تعویض 2 ساله محصول

5-         تست 10 روز محصول

6-         پشتیبانی فنی
