لوگو 8 ایرانی مدل DM14 230R

لوگو 8 ایرانی مدل DM14 230R
 لوگو 8 ایرانی مدل DM14 230R
تصاویر
بیشتر
لوگو 8 ایرانی مدل DM14 230R
(6)
(0)
لوگو 8 ایرانی مدل DM14 230R - موجودی: 92
وضعیت کالا : موجود
مدل کالا
لوگو 8 ایرانی مدل DM14 230R
تعداد
+
_
عدد
قیمت کالا
790,000 تومان

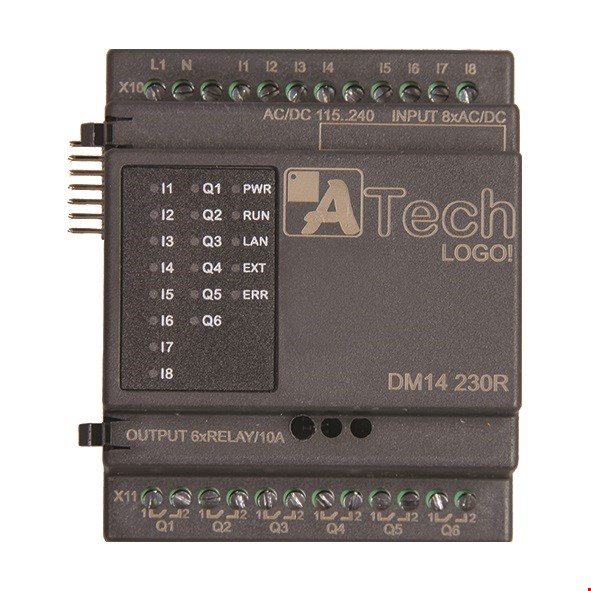

لوگو 8 ایرانی مدل DM14 230R

DM14 230R

ارتباط با نرم افزار رسمی (LOGO SOFT) زیمنس
ارتباط با HMI از طریق پورت اترنت
8 ورودی دیجیتال 220 ولت AC/DC
6 خروجی رله ای صنعتی 10A
نمایش وضیعت ورودی/خروجیها با LED
پورت اترنت جهت پروگرام
قابلیت افزایش تعداد ورودی/ خروجیها
دارای کلید RUN/STOP
ولتاژ تغذیه 115/230VAC
استفاده از میکرو کنترلر ARM
برطرف کردن مشکل حک پسورد در ورژن 6

LOGO 230RCE

LOGO 230RCE

*

*

Mini PLC ها در سال ۱۹۶۶ وارد بازار شدند که به دلیل برنامه نویسی ساده و کاربردی بودن انها پیشرفت چشم گیری در مهندسی برق و اتوماسیون بدست آوردند.


در حال حاضر یکسری از شرکت ها علاوه بر PLC، رله های هوشمند را تولید می‌کنند که هر شرکت آن را با نام خاصی معرفی می‌کند.

برنامه نویسی این Mini PLC ها به دو طریق می‌توان انجام داد :

۱ -برنامه نویسی از طریق کلید های تابع روی ماژول. (در این نوع برنامه نویسی باید Logo دارای صفحه نمایش باشد.)

۲ -از طریق نرم افزار : برنامه نویسی رله های هوشمند زیمنس یا همان Logo از طریق نرم افزار انجام می‌شود.

زمانی که برنامه نویسی از طریق نرم افزار انجام شود، نیازمند کابل رابط می‌شویم، به واسطه کابل رابط می‌توانیم برنامه را از رایانه به Logo (Download) و از Logo به رایانه (Upload)منتقل نماییم.


انواع کابل رابط

  • درگاه USB
  • درگاه Serial
  • درگاه Ethernet ( LOGO8و LOGO7قابلیت اتصال به این نوع کابل را دارند.)

انواع LOGO

لوگو نسخه Oba0 درسال ۰۱۹۹ وارد بازار جهانی شد و به ترتیب نسخه های جدید تر به بازار عرضه شد.

در حال حاضر اخرین ورژن موجود Oba 8 است.

این Mini PLC ها برای کاربرد های کوچک می‌باشند که Logo v 8 می‌تواند حداکثر ۲۴ ورودی و۲۰ خروجی دیجیتال، ۸ ورودی و ۸ خروجی آنالوگ داشته باشد.

LOGO 230RCE در واقع یک نمونه از MINI PLC است

از کاربردهای لوگوی 8 زیمنس می توان به موارد زیر اشاره کرد:

  1. در صنعت دام و طیور مورد استفاده قرار می‌گیرد
  2. ساخت ساختمان های هوشمند
  3. اجرای سیستم کنترل نور و آبیاری
  4. اجرای سیستم تهویه سرمایش و گرمایش
  5. قابلیت استفاده در تجهیزات حمل و نقل مانند کنترل ماشین ها
  6. قابلیت استفاده در نصب فیلتر ها
  7. قابلیت استفاده در پمپ ها
  8. قابلیت استفاده در پانل های خورشیدی
  9. قابلیت استفاده در تابلو های علائم ترافیکی


توضیحات

پی ال سی مخفف Programmable Logic controller است به معنای کنترل کننده های منطقی برنامه پذیر و بر اساس مدار منطقی طراحی شده اند

پی ال سی به عنوان یک راه حل سریع و بدون دردسر برای کارهای کنترلی است که فضای زیادی را نیز اشغال نمی‌کند

ATech LOGO یک مینی پی ال سی ساخت ایران است که با دانش 100 % بومی توسط مهندسین ایرانی طراحی شده و از آن می‌توان در کنترل فرآیند های کوچک استفاده کرد. این محصول به طور کامل با نرم افزار LOGO! Soft Siemens OBA8 سازگار است.

این محصول در دو خانواده 24 و 220 ولت تولید می‌شود

برنامه ریزی این محصول به وسیله Ethernet کابل انجام می‌شود

ماژول اصلی (CPU) پردازنده مرکزی :

وظیفه پردازش سیگنال های ورودی و کنترل خروجی ها را بر عهده دارد و بسته به نوع CPU
می توان دارای ورودی و خروجی آنالوگ و دیجیتال باشد

سخت افزار این محصول طبق استاندارد های جهانی طراحی شده

استفاده از میکروکنترلر ARM 32 bit با سرعت 72 MHZ

استفاده از آی سی ساعت استاندارد صنعتی دقیقا مشابه لوگو زیمنس

قدرت تحمل نویز پذیری بالا با استفاده از برد های چهارلایه

استفاده از رله 10 A صنعتی برا طول عمر بیشتر محصول

کارت های افزایشی : (Extension Card )

از آنجایی که تمامی نیاز یک سیستم در خود CPU PLC محقق نمی‌شود در نتیجه تولید کنندگان PLC برای گسترش بهروی ماژول ها اکسپنشن را معرفی می‌کنند این ماژول ها بسته به نوع ورودی و خروجی به دو نوع آنالوگ و دیجیتال تقسیم می‌شوند

این محصول قابلیت افزایش ورودی و خروجی تا حداکثر 24 ورودی و 20 خروجی را دارا است

ورودی ها در لوگو با حرف I مشخص شده اند (شستی ها – کلید ها – میکروسوئیچ و سنسور ها ) به ورودی متصل می‌شوند

خروجی ها در لوگو با حرف Q مشخص شده اند ( موتور ها – کنتاکتور ها. .. )به خروجی متصل
می شوند

CPU لوگو ایتک دارای 8 ورودی دیجیتال و 6 خروجی رله 10 A است.

که در ورژن 24 این محصول 4 عدد (I1. .. I4) ورودی آنالوگ (0-10V) وجود دارد
یک کلید فشاری روی محصول طراحی شده که کاربر می‌تواند توسط آن وضعیت کنترلر را از حالت RUN به حالت STOP و بر عکس تغییر وضعیت داده این ویژگی تنها در لوگو ایرانی وجود دارد

ابعاد محصول




طول محصول(Y) : 88 mm

عرض محصول(X) : 72 mm


ارتفاع محصول(Z) : 58 mm

گارانتی :

یکی از مهمترین ویژگی های این محصول بومی نسبت به نمونه خارجی آن امکان استفاده از گارانتی 2 ساله است وجود گارانتی معتبر شرکت Atech و خدمات پس از فروش این شرکت باعث می‌شود تا با خیال راحت تنها تمرکز خود را روی پروژه معطوف کنید

چرا لوگو 8 ایرانی :

  • طراحی سخت افزار قدرتمند
  • بروزرسانی و اضافه کردن امکانات جدید با توجه به نیاز صنعت گران
  • قیمتی بسیار ارزانتر از نمونه خارجی (50 % )
  • ضمانت تعویض 2 ساله محصول
  • تست 10 روز محصول
  • پشتیبانی فنی
نقاط قوت
  • سرعت عمل
  • ورودی های بیشتر
  • نویز پذیری کمتر
